Y电容属于安规电容，该类电容符合安全规范、且通过安全规范测试/认证，故该类电容即使失效后，也不会导致电击，不危及人身安全；此外采用阻燃材料制造，只会产生炸裂，不会产生火花，只生产气体。

Y电容是在火线和地线之间以及在零线和地线之间并接的电容，通常只用于抗干扰电路中的滤波作用，主要对共模干扰起到滤波作用。

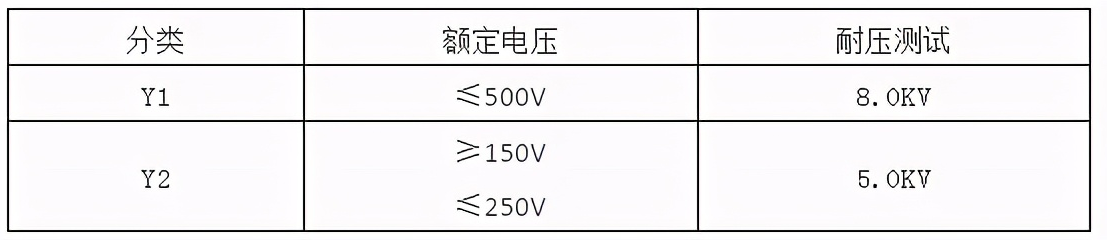

在开关电源中常见的Y电容分为Y1、Y2，主要差别在于：

Y电容属于安规电容，该类电容符合安全规范、且通过安全规范测试/认证，故该类电容即使失效后，也不会导致电击，不危及人身安全；此外采用阻燃材料制造，只会产生炸裂，不会产生火花，只生产气体。

Y电容是在火线和地线之间以及在零线和地线之间并接的电容，通常只用于抗干扰电路中的滤波作用，主要对共模干扰起到滤波作用。

在开关电源中常见的Y电容分为Y1、Y2，主要差别在于：



Y电容容值通常小于nF级，从应用上分析Y电容容值小于nF级的主要原因在于安全性，需要满足原副边之间的漏电流要求。

Y电容的应用注意事项：

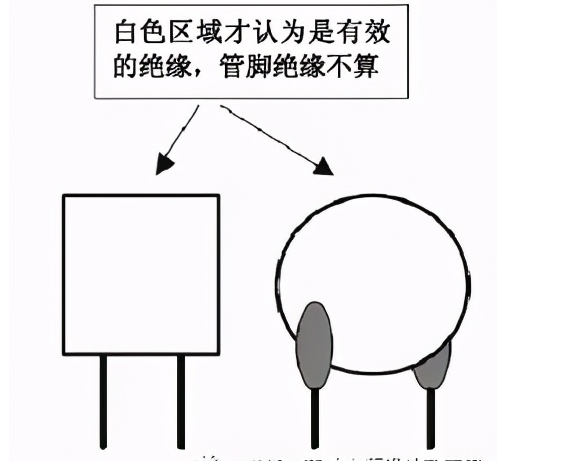

1、Y电容本体并非全部为绝缘体，如下图



2、在设计时，需要考虑Y电容引脚到周边器件的安规距离（爬电距离和电气间隙）是否满足要求，并且需要考虑极端条件下的推力，即根据安规标准的要求，使用一定的推力将其Y电容推倒至一边，评估推后的安规距离（爬电距离和电气间隙）是否满足要求；

3、Y电容使用时需要选择合适的额定电压，如产品认证工作电压范围100-240VAC时，此时需要选择耐压AC250以上的Y电容，并且需要通过相关的认证；

4、一般认证标准认为Y2为基本绝缘，Y1为加强绝缘，即Y1=2*Y2；特殊情况需要查看认证标准；

5、若Y电容两端耐压不足，可使用同规格的Y电容进行串联增加耐压值，此时需要注意使用同规格的Y电容，以免不均压导致单个Y电容两端耐压超出额定电压；

6、需要结合整机的工作温度选择Y电容的最大工作温度；

7、Y电容串并联使用，需要重点考虑其Y电容两端的耐压，特别是在某种特殊的应用下。
