PPTC自恢复保险丝/过流保护片的分类及如何选型

什么是自恢复保险丝

   PPTC 是英文单词的缩写: Polymeric Positive Temperature Coefficient,也称PolySwitch PPTC

    中文翻译是:高分子聚合物正系数温度电阻,即:高分子正温热敏电阻

在国内电子过流 / 过压保护行业,习惯用语把 PPTC 称为自恢复保险丝。二次电池用过流保护片,也是国内电子行业的习惯用语,因为电池用过流保护片外形像一片薄薄的长方形口香糖,故称为电池过流保护片用 PPTC  Poly Switch 高分子聚合物开关,也是 PPTC 另一种称呼。
    自恢复保险丝/过流保护片/聚合物开关都是指PPTC



PPTC工作原理

PPTC由高分子聚合物正温度系数材料制作而成,利用电极或导线贴附在PPTC材料的两面,并以串联于电路上的方式保护电路。在正常的操作情况下,组件的 电阻值处于极低的状态下(微殴姆),电流可以无限制的通过PPTC组件,当过电流的状况产生时,PPTC组件会因此发热而使得电阻值快速上升。当电阻值快 速上升到几近绝缘态时,就会将电路上的电流切断,以保护电路上其它的机构与组件,直到电流状况去除,PPTC组件冷却后,其电阻值即下降到与其初始值相 近。此时,可复式保险丝(PPTC)即回复到可再次通过电流的状态。

图片关键词

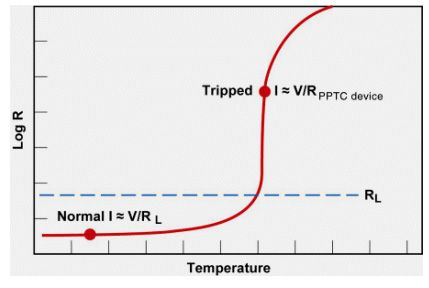

PPTC典型工作曲线



PPTC的种类

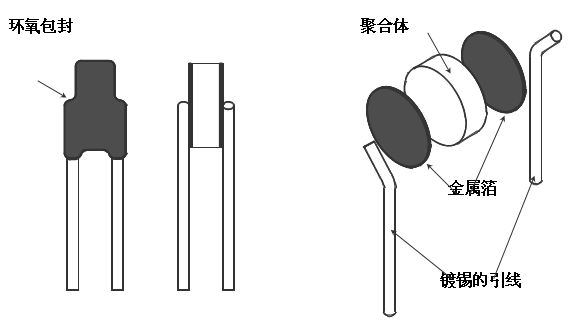

直插式

图片关键词

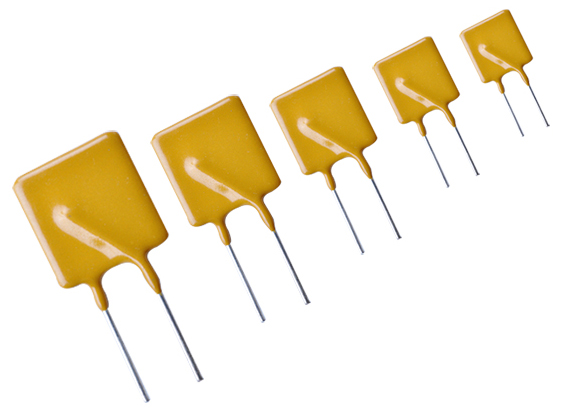

直插式PPTC长得像陶瓷电容随便拿一块PCB可能就看到很多,一不留神,可能还误认为怎么用这么多瓷片电容,其实PPTCPCB里面起短路过流保护的作用。



图片关键词



    贴片式



图片关键词

PPTC尺寸与1812的贴片电阻电容一样



图片关键词

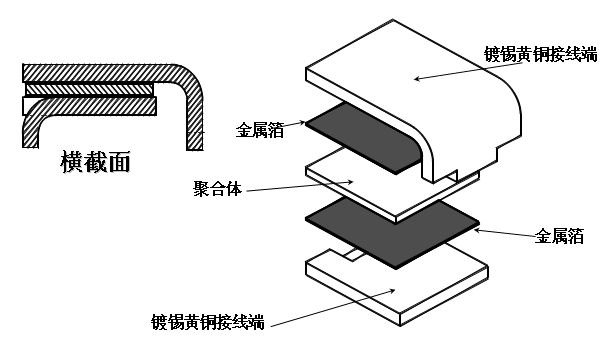

贴片式PPTC物理结构



PPTC如何选型

自恢复保险丝的主要作用就是对电路实现过流保护,但电路的电流突然增大或者短路等原因造成电路电流过大时起到保护电路或者设备的原因,是电路或者设备免于损坏甚至烧毁的事故。因此使用自恢复保险丝对电路或者设备进行保护设计时要正确选型。

1、确定电路的参数
a 最大工作环境温度
b 标准工作电流
c 最大工作电压(Umax)
d 最大故障电流(Imax)

2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件

使用温度折减{环境温度(℃)的工作电流(A)}表并选择与电路最大环境温度最匹配的温度。浏览该栏以查阅等于或大于电路标准工作电流值。

3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较
使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和故障电流。查阅装置的最大工作电压和最大故障电流。确保Umax和Imax大于或等于电路的最大工作电压和最大故障电流。

4、确定动作时间
动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间量。为了提供预期的保护功能,明确PPTC元件的工作时间是很重要的。如果您选择的元件动作过快,则会出现异常动作或有害的动作。如果元件动作过慢,则受到保护的组件在元件切换到高电阻状态之前可能损坏。
5、验证环境工作温度
确保应用场合的最小和最大环境温度在PPTC元件的工作温度范围内。大多数PPTC元件的工作温度范围介于-40℃到85℃。

6、验证PPTC元件的外形尺寸
使用外形尺寸表来将您选择的PPTC的外形尺寸与应用场合的空间条件比较。

找PPTC技术参数详见http://www.dgxinmu.com/ruilon/show.php?lang=cn&id=369




标签:   自恢复保险丝,过流保护片,聚合物开关,PPTC, 国产保险丝
