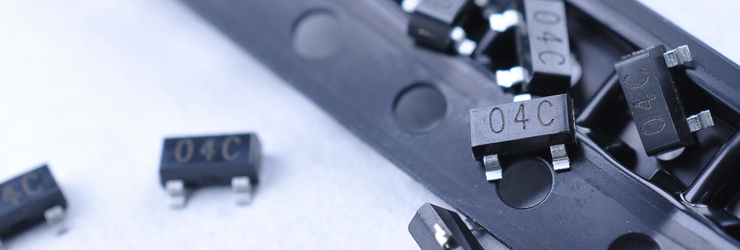

SOT-23封装系列

ESD静电保护器型号 ESD生产厂家





  • ST23L 单通道低电容ESD


ST23L是一款低电容TVS二极管阵列,专为保护高速数据界面免受ESD(静电放电)、CED(电缆放电)和EFT(气快速瞬变)引起的过电压损坏而设计。 其典型电容仅为0.3pF(引脚1至2),适用于超过3GHz的电路,同时不会造成信号衰减。
ST23L采用SOT-23小型封装,每个装置都可配置为保护1条单向线路。 小巧尺寸、超低电容和高水平ESD保护使其成为HDMI、USB、MDDI、天线和DisplayPort电路等应用的理想解决方案。


功能与特色:
· ±15kV接触放电、±20kV空气放电下的ESD保护 (IEC61000-4-2)
· EFT,IEC61000-4-4,40A (5/50ns)
· 雷击保护,IEC61000-4-5,2A(tp=8/20µs)
· 5V断态电压
· 低电容,1pF (@ VR=0V)(最大)
· 电压5V时的低泄漏电流为0.5μA(最大)
· 小封装(SOT523)和小尺寸(<1毫米)
· 无插入损失至>3.0GHz


应用范围:
· 高清多媒体接口(HDMI)
· 移动显示数字接口(MDDI)
· 射频/天线电路
· USB 2.0
· DisplayPort保护





图片关键词


RLST23A2.82LV 网络ESD

RLST23A2.82LV雷击保护瞬态抑制二极管阵列
RLST23A2.82LV适用于保护低压CMOS设备不受ESD和雷击感应电压瞬变的危害。
当两个设备配套使用时,低压TVS有一个与之并联的补偿二极管,可保护一条单向线路或一个高速数据对。
根据IEC61000-4-2标准,该稳定结构可以在±30kV(接触放电)条件下安全地吸收反复性ESD冲击,每个结构都可以在极低的箝位电压下安全地耗散24A(IEC61000-4-5,tP=8/20μs)的波形浪涌电流。


功能与特色:
· ESD,IEC61000-4-2,30kV接触放电,±30 kV空气放电
· EFT,IEC61000-4-4,40A (5/50ns)
· 雷击,IEC61000-4-5,24A(8/20μs)
· 每条线路的电容低至3.8pF(引脚2至1)
· 2.8V下的(最大)低泄漏电流为1μA
· 小型SOT23-3封装可节省电路板空间



应用:
· 10/100/1000以太网
· 局域网/广域网设备
· 开关系统
· 台式电脑、服务器和笔记本电脑
· 模拟输入
· 基站





ST23A712C 600W非对称ESD


RLST23A712C瞬态抑制二极管阵列专为保护具有非对称工作电压(-7V至12V)的RS-485应用而设计,使其免受静电放电(ESD)、电气快速瞬变(EFT)和雷电引致的浪涌电流带来的危害。 它能吸收高于IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电,无需担心其性能发生减退,并可在极低的箝位电压下安全地耗散19A的8/20μs波形浪涌电流(IEC61000-4-5)。

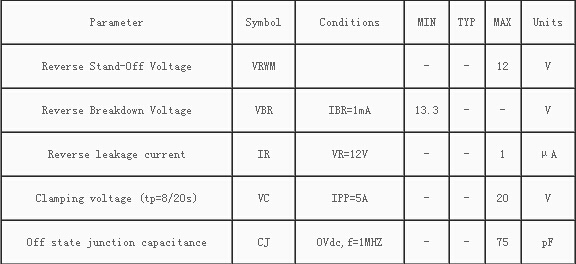

功能与特色:

· 可靠的浪涌和增强型ESD保护功能: ESD,IEC61000-4-2:±30kV(接触);EFT,IEC61000-4-2: 50A;雷电,IEC61000-4-5: 19A;峰值脉冲功率: 600W
· 非对称断态电压符合RS-485收发器规格
· 低动态电阻(0.5Ω TYP)提供出色的箝位性能
· 75pF(最大)最低电容负载
· 符合AEC-Q101


应用:
· RS-485
· 现场总线
· Modbus
· Profibus现场总线
· DMX512
· 安全系统
· 自动柜员机(ATM)
· 自动化设备
· 通讯设备


图片关键词

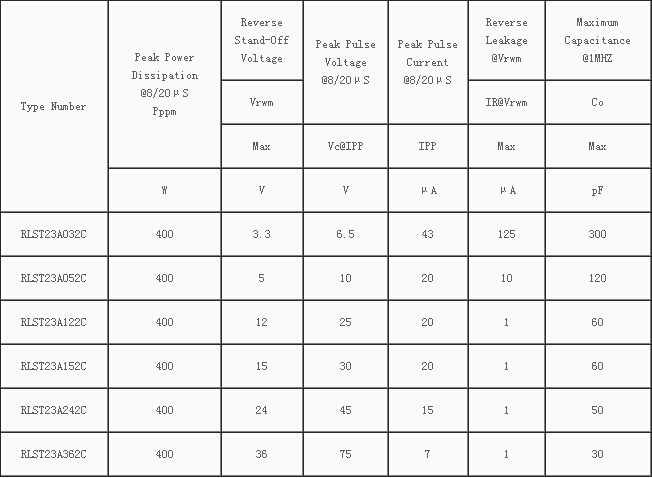

ST23C 系列 400W双方向ESD


ST23C系列产品经过AEC-Q101合格验证,适用于汽车应用。
双通道、通用型ST23C系列瞬态抑制二极管阵列可保护敏感设备免受静电放电(ESD)、电气快速瞬变(EFT)和雷击感应浪涌造成的损坏。 它能安全地吸收高于IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电,无需担心其性能的减退,并可在极低的箝位电压下安全地耗散24A的8/20μs波形浪涌电流(IEC61000-4-5)。


功能与特色:
· 强大的浪涌保护: 峰值脉冲功率: 400W(tP=8/20µs);雷击,IEC61000-4-5(tP=8/20µs)
· 增强的ESD保护能力: IEC61000-4-2: ±30kV接触放电,±30kV空气放电


特色:
· 极大地降低箝位电压,确保现代集成电路免受行业定义的ESD(IEC61000-4-2)和雷击感应浪涌(IEC61000-4-5)等电气威胁的损害。
· 超出同类解决方案25%的电源处理能力为解决业界标准定义的电气威胁提供了更大的设计灵活性
· 比同类解决方案高2-3倍的ESD抵御能力,远远超出IEC61000-4-2标准中的最高级别(4级,±8kV),保证了户外设备的最大可靠性


应用:
· 接口(RS-232、RS-485、RS-422、RS-423、直流电源)
· 范围广泛的电子设备(工业设备、测试和医疗设备、销售点终端、电机控制、安全和报警系统、键盘、打印机、微处理器输入)


图片关键词

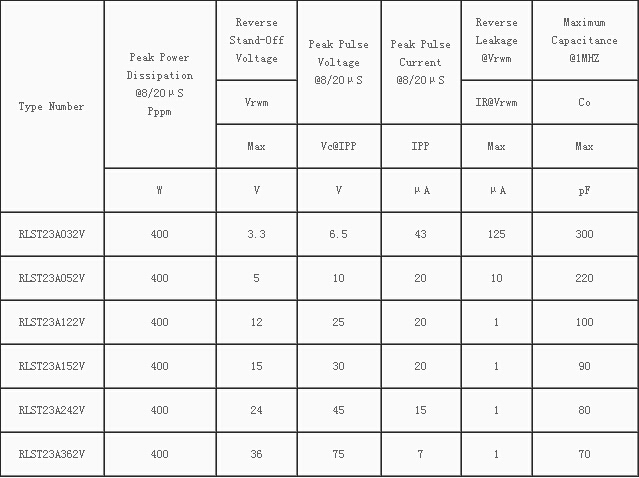

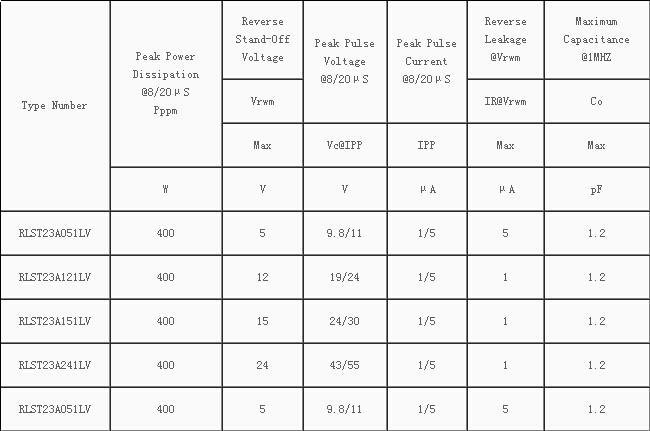

ST23A 系列 400W单向ESD



ST23A系列产品经过AEC-Q101合格验证,适用于汽车应用。
单通道、通用型ST23A系列瞬态抑制二极管阵列可保护敏感设备免受静电放电(ESD)、电气快速瞬变(EFT)和雷击感应浪涌造成的损坏。 它能安全地吸收高于IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电,无需担心其性能的减退,并可在极低的箝位电压下安全地耗散24A的8/20μs波形浪涌电流(IEC61000-4-5)。



功能与特色:
· 强大的浪涌保护: 峰值脉冲功率: 400W(tP=8/20µs);雷击,IEC61000-4-5(tP=8/20µs)
· 增强的ESD保护能力: IEC61000-4-2: ±30kV接触放电,±30kV空气放电


特色:
· 极大地降低箝位电压,确保现代集成电路免受行业定义的ESD(IEC61000-4-2)和雷击感应浪涌(IEC61000-4-5)等电气威胁的损害。
· 超出同类解决方案25%的电源处理能力为解决业界标准定义的电气威胁提供了更大的设计灵活性
· 比同类解决方案高2-3倍的ESD抵御能力,远远超出IEC61000-4-2标准中的最高级别(4级,±8kV),保证了户外设备的最大可靠性


应用:
· 接口(RS-232、RS-485、RS-422、RS-423、直流电源)
· 范围广泛的电子设备(工业设备、测试和医疗设备、销售点终端、电机控制、安全和报警系统、键盘、打印机、微处理器输入)
